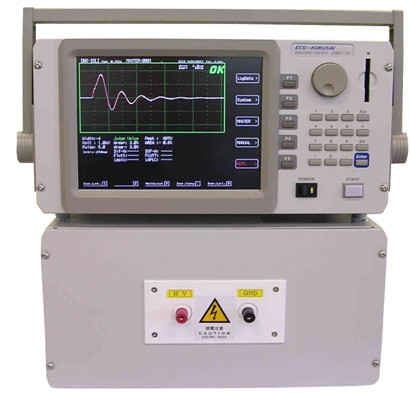

名称：型号DWX-10LI脉冲卷线检测机 |
点击率：2626 |
|
|
| 说明： |
 |
产品简介 |
|
本测试机系瞬间施加Impulse至测试线圈，利用其能量损失，经类比/数位转换计算(10ns)，自动判定OK / NG结果；与一般传统电流式(破坏式)之测试方式不同，不会对产品造成潜在性的破坏。层间短路(Layer Short) 、电晕放电(Corona Discharge) 、绕线绝缘不良、跨槽、 碎线夹绕、漆包线Pin Hole、 Coating层偏心/不均龟裂、伸张绝缘差、断线、 圈数不对、线径不同、铁心碰撞，变压器、马达、电感等各类线圈。
 |
本测试机对电源用电源扼流线圈和高频率电源变压器等超低感量线圈进行绝缘测试的最佳检测机 |
|
|
|

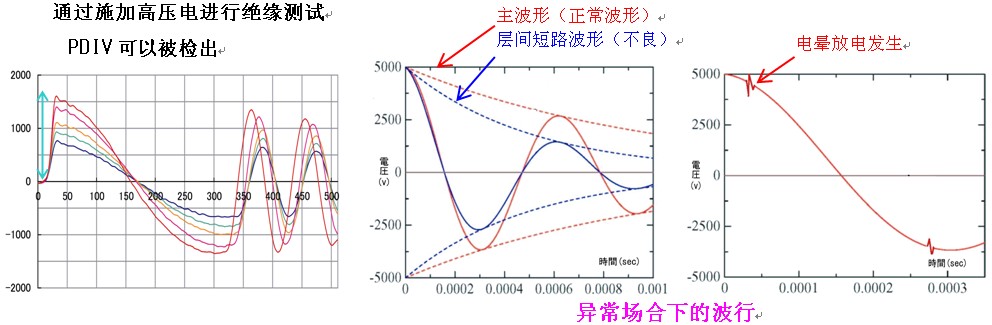

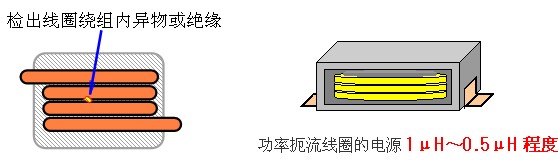

SMD扼流线圈检测测试工装夹具 |
|
A113008+A113009
|
 A113010
|
A113008
|
产品规格参数 |
施加电压・施加电压增量・施加能量
抵抗负载为1kΩ |
0.2kV～5.0kV・0.1kV间隔・最大5焦耳 |
测试电感范围 |
10μH～0.1μH |
采样速率 |
8 bit / 10 纳秒 (100MHz) |
采样存储器 |
8192-Byte |
采样范围（WIDTH） |
‐4、‐3、‐2、‐1、0、2、3、4、5 10个范围
（0与DW系列互换） |
测试输入回路（抵抗） |
抵抗分割（5MΩ） |
画面显示
波形显示范围 |
640x480(VGA)、8.4英寸TFT彩色液晶、4色显示
512x256 |
判定方法 |
测试波形和标准波形比较
根据波形面积、波形差面积、放电量进行比较判定 |
标准波形存储容量 本机
扩展 |
196机种
Compact Flash Memory 700机种 |
外部界面 |
并行口I/O(Start、Reset、OK、NG、Busy,MasterNo.等) |
附属品 |
电源线（附3P界面卡）
Compact Flash Memory 1个，并行口I/O连接器1个
使用说明书・测试成绩书1份 （可选中文・日文・英文） |
使用条件 |
0℃～40℃电源电压：100V/115V/220V/240V（出厂时工厂设定） |
外形尺寸（含Carry Handle）・重量 |
345(W)x373(H)x370(D) 约18Kg |
| |
