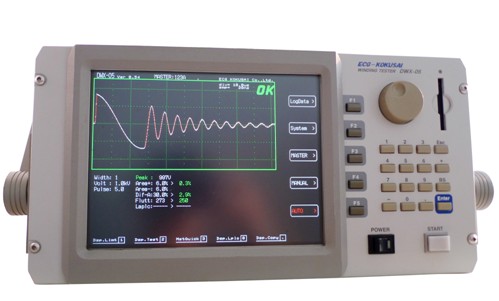

型号DWX-05脉冲层间短路测试机

说明：

型号DWX-05脉冲层间短路测试机

		产品简介
		本测试机系瞬间施加Impulse至测试线圈，利用其能量损失，经模拟/数字转换计算(10ns)，自动判定OK / NG结果；与一般传统电流式(破坏式)之测试方式不同，不会对产品造成潜在性的破坏。层间短路(Layer Short) 、电晕放电(Corona Discharge) 、绕线绝缘不良、跨槽、碎线夹绕、漆包线Pin Hole、 Coating层偏心/不均龟裂、伸张绝缘差、断线、圈数不对、线径不同、铁心碰撞，变压器、马达、电感等各类线圈。 (如Inverter TR、SMD Power Inductors、Choke、消磁线圈、电磁阀、散热风扇、剎车磁铁、启动马达、感应马达、微小马达、安定器、…等)
	ECG DWX系列	绕组线圈异物或绝缘不良检出脉冲线圈测试概要

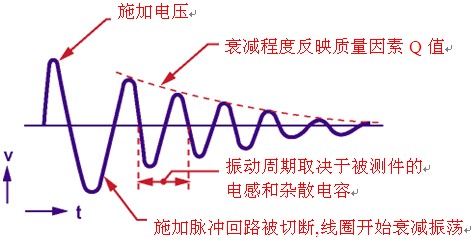

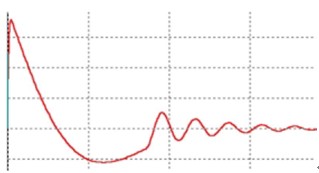

	DWX-01 1000V	其原理是对标准线圈绕组件（Master Coil）和被测试线圈绕组件（Sample Coil）施加相同的脉冲电压，比较两者的瞬态波形，以判断被测试绕组件的优劣。瞬态波形也就是线圈内发生的衰减振荡波形，它可同时判断该绕组的电感、质量因素Q值、绕组的圈数差、匝间短路，更进一步地说，在有铁心的情况下，还可判断其材质的差别等等。在施加高压脉冲的情况下，电晕放电的发生还可以对绝缘不良进行判定。
	DWX-05 5000V
	DWX-10 10000V
产品特点和特长
§ 8.4英吋超大彩色TFT液晶屏幕。 § 创新的低感线圈 (5µH以上) 测试。(SMD Power Inductors、 Choke、微型马达、变压器等) § 最高10 KV Impulse输入电压。 § Q 值、L值、CORONA VALUE可同时侦测，准确度高。 § 利用不同颜色区隔标准波和测试波，可清楚目视其差异性。 § 简易的旋转盘式操作。 § 内建196组波形记亿和700组Flash 记忆卡。 § 10ns采样率。 (频率为100MHZ) § 可与PLC控制器或计算机联机，供自动化测试。(具RS-232C、Printer Port、I/O Parallel、Ethernet Adaptor等界面) § 外型轻巧，携带方便。(附把手)
脉冲线圈试验		产品详情>>

产品型号	DWX-01	DWX-05		DWX-10
施加电压・电压步进・施加能量＊抵抗负荷为1KΩ	50V～1000V （10V Step）最大 5m焦耳	500V～5000V （100V Step）最大 0.12焦耳		1000V～10000V （200V Step）最大 0.5焦耳
测试电感范围	10μH以上	10μH以上		50μH以上
采样速度	8 bit / 10 ns (100MHz)
采样内存	8192-Byte
采样范围	-4.-3.-2.-1.0.1.2.3.4.5　　10范围　（0是DW系列互换）
施加脉冲数	施加脉冲数 1~32 仿真脉冲数 1~7
测试输入回路	抵抗分割（5MΩ）
画面显示波形显示范围	640×480 (VGA)　　8.4英寸TFT彩色液晶　　4色显示 512×256
判定方法	和标准波形比较 AREA SIZE(波形的面积) DIFFERENTIAL AREA(波形差面积) FLUTTER VALUE or LAPLACIAN(放电量的比较判定)
标准波形存储容量　本机扩展	196种（14种/14页） *Version0.30以后 Compact Flash Memory 700种（14种/50页）
外部接口	并行口I/O（Start, Reset, OK, NG, Busy, Master No.等） RS-232C（测试控制、测试数据传送等、传送速度最大38,400bps）打印机板卡（画面硬拷贝等） EtherNet 适配器（可选）※替换SERIAL卡使用。
附件	测试电缆 1.5m　1根　　电源线（附3P适配器） Compact Flash Memory　1个　并行口I/O连接器　1个使用说明书·测试成绩书　1本（日文、英文、中文任选）
外型尺寸（含携带把柄）・重量	345(W) * 185(H) * 370(D) 约10Kg		345(W) * 325(H) * 370(D) 约18kg 表示部·电源部分离
消耗电力	约 200VA
电源电压	AC 100、115、220、240V±5%（可以手动切换）
环境条件	使用温度范围 5～40℃　使用湿度范围 20～80%RH 保存温度范围 -10～50℃　保存湿度范围 5～90%RH
