产品简介

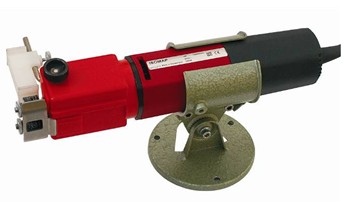

ISOMAP手持式钢刷机 采用交流电机，动力强劲,高速马达功率为300W，转速达到3500-15000转/分钟无极可调，采用进口90°拉丝钢线，可选择精粗两种钢丝磨轮，能彻底清除线面上任何坚硬的绝缘漆, 搪瓷漆, ML,Isonel等, 可剥离市面圆线及方形导线从0.5-6mm厚度，而绝不损害铜线本身.机身与刷头采用可拆卸方式，可轻松更换为刀头以及刷头，ISOMAP IIB特别适合较粗的漆包线使用. 并可同时处理两条或以上的漆包线, 操作方便, 效果出色。配置长度限位装置,可精确控制剥离长度，便拆式钢刷头，方便简单，带厚度调节装置，剥离粗幼轻松控制，在没有严重污染的情况下，剥离工作高效而快捷
l 操作直接容易, 效果明显出色.
l 采用90°拉丝钢磨轮，磨轮持久耐用
l 配置调节控制不同线径的剥离效果。
l 可多股/多条漆包线同时高速剥离。
l 设有长度限位装置，可控制剥离长度。

可选购的附件

SPECIFICATIONS机 器 规 格

适用线径：---------------------------------------AWG 24-3( 0.51 ~ 6.0mm )

机器尺寸：---------------------------------------------------315×58-64mm

使用电压：--------------------------------------------230V / 50Hz. single phase

FINE 2471

ROUGH 2472

机器重量：---------------------------------------------------------1420g

SETUP AND OPERATION操作与设置

调试机器
根据磨轮规格选择适宜线径,安装合适的磨轮在机器上. 将一根漆包线放在两只磨轮的中间, 左右旋转调节把手（左图3处）直至漆包线轻轻夹紧, 用手握住线圈部份然后启动开关, 试验脱漆效果. 可通过调节磨轮互相间接触面的压力, 控制达到理想的脱漆效果

⒈限位元装置固定螺丝

操作使用
工作时将漆包线放入两只磨轮之间 然后将漆包线轻松地从磨轮间拉出, 脱漆工作即可完成. 因为当机器在开动时, 纤维磨轮高速旋转将漆包线的绝缘漆或氧化物擦掉. 脱漆后的漆包线, 铜线表面是光亮同清洁. 单独一根的漆包线脱漆效果较好.

⒉限位元装置

⒊剥离线径调整螺丝

⒋安全档板

附件更换
为方便操作, 磨轮的内吼是直接装插在轴上, 然后用螺丝帽上紧. 请留意, 上面的磨轮是用右牙螺丝帽. 而下面的磨轮是用左牙螺丝帽. 所以当需要换新的磨轮时, 需将螺丝帽松开, 将不能再使用磨轮由轴上抽出, 然后插上新的磨轮, 再装紧螺丝帽. 即可重新开始工作.

如需要拆除刷头，如上图：只需旋转刷头与电机的螺纹，便可轻松拆除，反之如需装载刷头，需保持在一条直线的轴上，驱动轴轻轻的插入刷头，并拧紧螺丝，为了确保水平的安置刷头，可手动转动刷头测试连接状态

安全事项
操作机器时, 必须戴上保护眼罩及保护衣物同保护手套.
绝缘漆粉末属化工材料具有危险性, 使用前须咨询物料供应商.
设备需要在通风环境下操作, 室内需要装置通风设施.
在操作使用设备时, 需检测机器是在正常的安全状态中使用.
在无专人看管的情况下, 需关闭机器所有电源

Specifications may be changed without prior notice.规 格 尺 寸 或 变 动 及 更 新
