| 说明： |
 |
产品简介 |

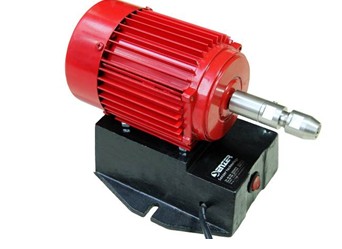

型号S-100高性能漆包线脱漆机, 采用最新设计的特硬材质高速脱漆刀头, 能彻底清除线面上任何坚硬的绝缘漆, 搪瓷漆, ML, Isonel等, 而绝不损害铜线本身. 特别适合需脱漆直接到线圈底部的情况使用. 操作方便, 效果出色. 型号S100漆包线脱漆机设有脱漆长度限制装置, 可准确控制漆包线的脱漆长度. 机械设计可正反转方向使用, 脱漆刀头寿命持久耐用. 先进环保设计随机配置透明防尘保护罩, 避免绝缘漆及粉末外泄. 脱漆工作快捷安全。
操作直接容易, 效果明显出色。
采用特硬材质刀头, 脱漆刀头持久耐用。
设计可长时间持续工作, 及正反转方向使用。
脱漆长度最长90mm, 可脱漆直至线圈底部。 |
| SPECIFICATONS机器规格 |
| 适用线径：---------------------------AWG 29-8 ( 0.28 ~ 3.25 mm ) |
| 机器尺寸：----------------------------280 ×200 ×230 mm |
| 使用电压：----------------------------220V / 50Hz. single phase |
| 机器重量：----------------------------10kg |
| 随机附件：下表中剥皮刀头选项1个；调节扳手1对；M2.5六角扳手1对；M2.0六角匙1支；使用说明书1份 |

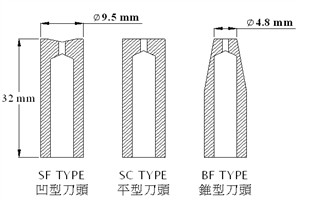

| 可选刀头线径范围 |
| 2/SF，SC，BF |
29~24AWG(0.28~0.51mmØ) |
 |
| 3/SF，SC，BF |
24~20AWG(0.51~0.81mm Ø) |
| 4/SF，SC，BF |
20~16AWG(0.81~1.30mmØ) |
| 5/SF，SC，BF |
15~13AWG(1.45~1.83mmØ) |
| 6/SF，SC，BF |
13~11AWG(1.83~2.31mm Ø ) |
| 7/SF，SC，BF |
11~9 AWG(2.31~2.90mmØ) |
| 8/SF，SC |
9~8 AWG(2.90~3.25mmØ) |
| Specifications may be changed without prior notice. 规格尺寸或变动及更新 |
| SETUP AND OPERATION操作与设置 |
|
长度限位装置顶针
|
根据以上表格内的刀头线径范围规格,选择合适的刀头安装在机器前端夹头上，将一根漆包线插放在刀头的中间,使用固定扳手调整夹头使刀头将漆包线轻轻夹紧，然后将漆包线退出,启动开关后，手握住线圈部份然后轻松地将漆包线推进高速旋转的刀头内,直到达到预先设定的剥离长度,然后小心的将漆包线退出,剥离工作即可完成.
在必要时,可通过放松或收紧夹头来调节刀头的口径,控制达到理想的剥离效果,因为当机器在开启及刀头高速旋转时,将漆包线的绝缘漆或氧化物削离,剥离后的漆包线,铜线表面是光亮同清洁
设定所需的脱漆长度, 可松开夹头的固定螺丝, 退出夹头后, 看见脱漆长度的限位顶针, 通过固定螺丝来调整限位顶针, 可设定及控制漆包线的脱漆长度 |
|
SAFETY INSTRUCTIONS 安全事项 |
操作机器时, 必须戴上保护眼罩及保护衣物同保护手套。
绝缘漆粉末属化工材料具有危险性, 使用前须咨询物料供应商。
设备需要在通风环境下操作, 室内需要装置通风设施。
在操作使用设备时, 需检测机器是在正常的安全状态中使用。
在无专人看管的情况下, 需关闭机器所有电源。 |
|
